Stappenmotor Beugel Staal 57 - Geschikt voor Nema 23

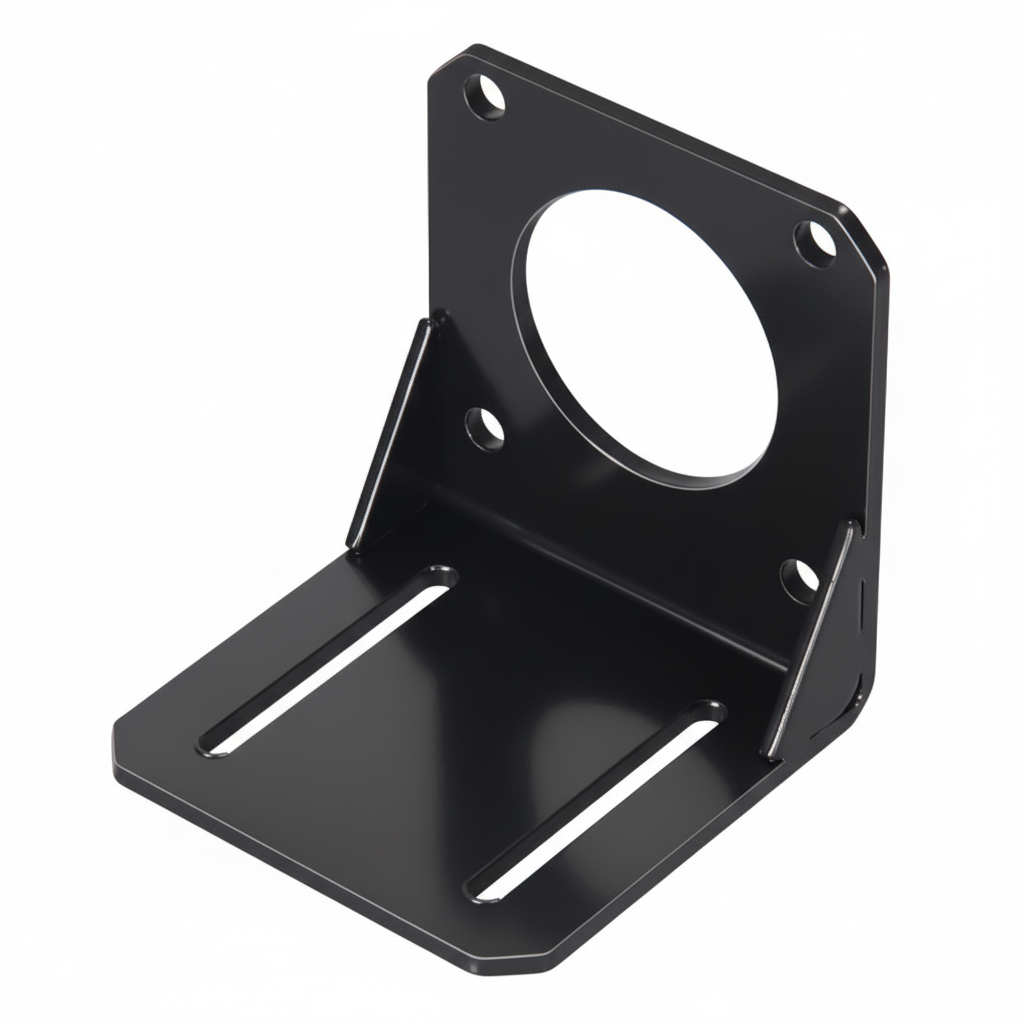

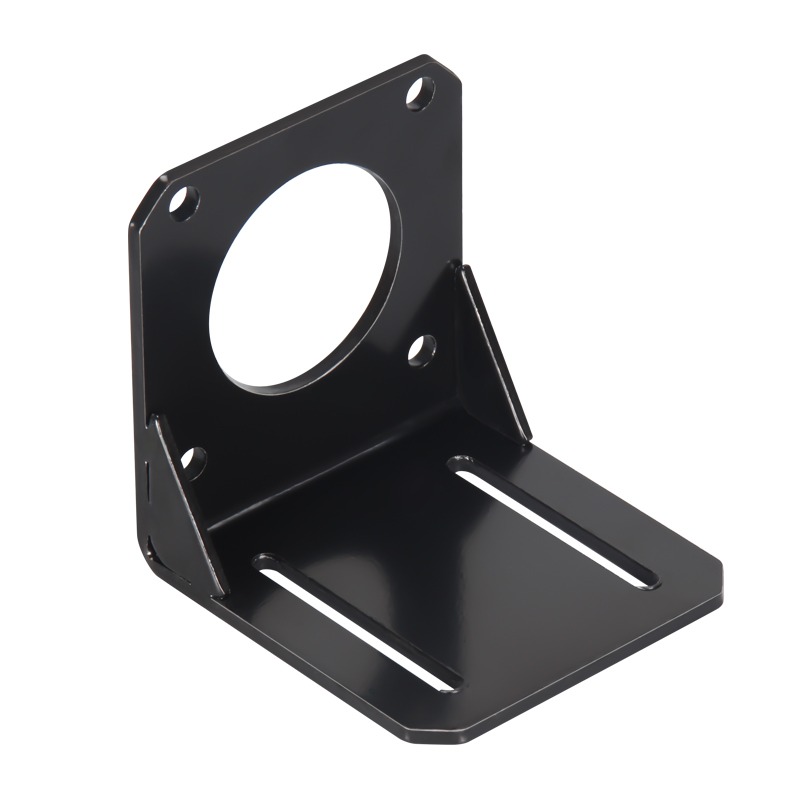

Stalen montagebeugel voor een Nema 23 stappenmotor, zwart afgewerkt, met een ronde uitsparing voor de as en sleufgaten in de voet.

De motor vastzetten op een frame

Een stappenmotor heeft vier schroefgaten in het voorvlak, maar geen manier om hem op een tafel of profiel te zetten. Deze L-beugel vormt die overgang: de motor schroef je tegen het staande vlak, de beugel zelf zet je met de voet vast op je constructie.

De ronde uitsparing in het midden geeft ruimte aan de askraag van de motor, zodat het motorvlak vlak tegen de beugel aanligt. Zonder die uitsparing staat de motor scheef en loopt de as niet zuiver.

Sleufgaten voor uitlijning

In de voet zitten sleufgaten in plaats van ronde gaten. Daardoor kun je de motor na het vastschroeven nog verschuiven, wat nodig is om de spanning op een riem of ketting af te stellen. Bij een tandriemaandrijving is dat het verschil tussen een riem die overslaat en een die soepel loopt.

De beugel is gemaakt voor het gatenpatroon van een Nema 23. Controleer voor bestelling welke maat je motor heeft; Nema 17 en Nema 23 zijn niet uitwisselbaar.

Specificaties

• Geschikt voor: Nema 23 stappenmotor
• Materiaal: staal
• Kleur: zwart
• Uitvoering: L-beugel met asuitsparing
• Montage: sleufgaten in de voet

De motor en de bevestigingsbouten worden niet meegeleverd.
